色老头在线一区二区三区科紡（fǎng）: 化（huà）學纖維的品質指標（二（èr））——物理性能指（zhǐ）標

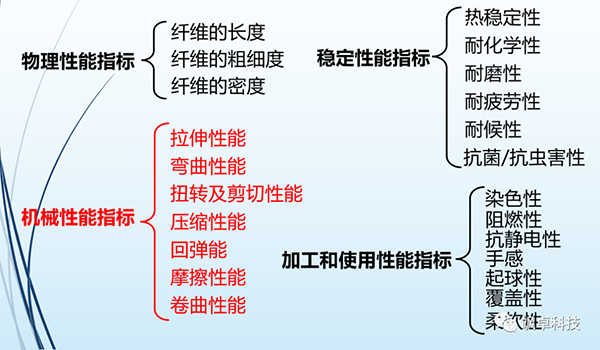

化學纖維的品質指標可以分為物（wù）理性能指標、機械性能（néng）指標、穩定性能（néng）指標、加工和使（shǐ）用性（xìng）能指（zhǐ）標。本節分享（xiǎng）化學纖維的機械性能指（zhǐ）標。

二（èr）、機械性能指標

1. 拉伸性能

(1) 斷裂強（qiáng）度：

a：應力（lì）-應變曲線（xiàn）：纖（xiān）維拉伸過程受（shòu）力（lì）與變形的關係曲線 ( 圖中t點（diǎn）對應的應力值σt  )。

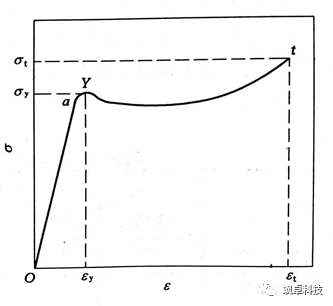

纖維典型應（yīng）力-應（yīng）變曲線

b：斷裂強力P (也稱絕對強力或斷裂負荷)：是（shì）纖維抵抗拉伸力能力的量度，以試樣拉伸（shēn）至斷裂（liè）時所能承受的最大負荷來表示(單位為N 或cN )。

斷裂強度的三種表示方法：

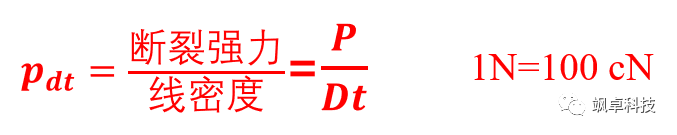

① 相對強度(Pdt)：單位線密度纖維或（huò）紗線的斷裂強力，單位N/tex 或者cN/dtex：

② 斷裂長度(Lp)：以纖維自身重量使其斷裂時的纖維（wéi）的長度，單位為Km；

③ 強度極限(σ)：試樣單位麵積上（shàng）所能承受（shòu）的最大（dà）強力，單位為N/mm2。

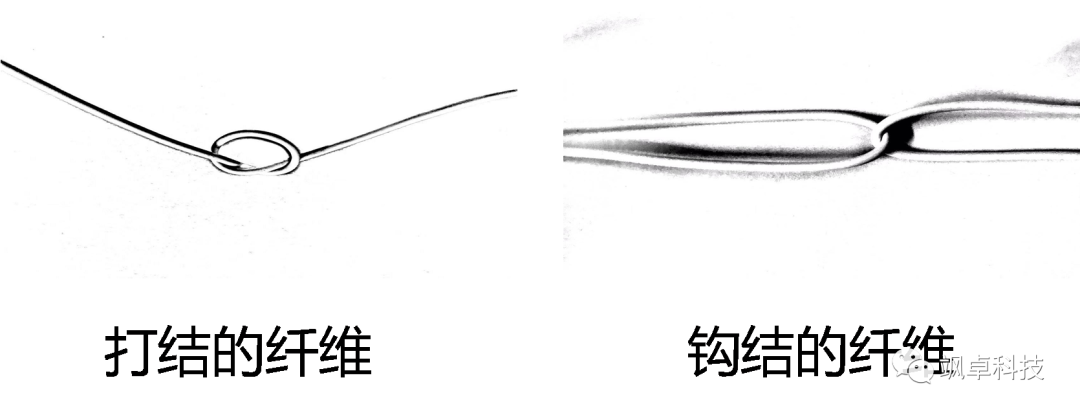

(2) 打結強度（結節強度):

將一（yī）根纖維在中央打結後測得的斷裂（liè）強（qiáng）度。反應纖維耐彎曲、扭轉的能力，用（yòng）於特種製品，如漁網線的強度測（cè）試。

(3) 鉤結強度（dù）：

將兩根纖維互套成環後測得的斷裂強度。與（yǔ）纖維抗彎（wān）性能（néng）有關，鉤結強（qiáng）度高，加工成織物的耐折性和耐磨性較好。

(4) 斷裂伸長：

    是指試樣在拉伸至斷裂時產生的伸長。斷裂伸長有（yǒu）兩種表示方法：

    ① 絕（jué）對伸（shēn）長：是指試樣在（zài）拉伸至（zhì）斷裂時（shí）試樣的長度與原長度之差，單位mm。

    ② 相對伸長（即斷裂伸（shēn）長率)：是絕對伸長與（yǔ）試樣長度之比，以百分率表示。

適用於紡織（zhī）用的纖維斷裂伸長率一般在10%-30%

(5) 模量：

 纖（xiān）維的（de）模量定義（yì）為應（yīng）力與應（yīng）變的比值（zhí）。

• 初始模量：在彈性限度內，應（yīng）力變化與應變變化的比（bǐ）值（zhí）。單位N/tex 或cN/dtex 。

    纖維的初始模量（liàng）是（shì）在小負荷下變形的難易（yì）程度，反應（yīng）了纖維的剛性。普通纖維的初始模量一般通過測量其1%的負荷（hé）求出

• 屈服：纖維受外力到一定程度時（shí），即使不增加負荷，仍繼續（xù）發生明顯的塑性形變，這種現象稱為（wéi）屈服（fú）。



    轉折點 P稱為屈服點，屈服點對應的應力和應變分別稱（chēng）為屈（qū）服應力（屈服強度)σp 和屈服應變(屈服（fú）伸長) εp

• 斷裂功：纖維拉伸至斷（duàn）裂時外力所做的功。是負荷-伸長曲線下的麵積。

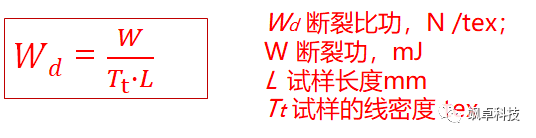

• 斷裂比功：單位纖度的斷裂功。是（shì）應力-應（yīng）變曲線下（xià）的麵積。

• 功係數：負荷-伸長曲（qǔ）線下的麵積與斷裂強力和斷裂伸長乘積之比稱為功係數（shù）

斷（duàn）裂功、斷裂比功、功係（xì）數反映的時纖維的韌性，其他條件不變，斷裂功、斷裂比功越大，纖維的韌（rèn）性及其製（zhì）品的耐（nài）磨和耐衝擊（jī）性越好（hǎo）。

纖維典型應力-應變曲線分析

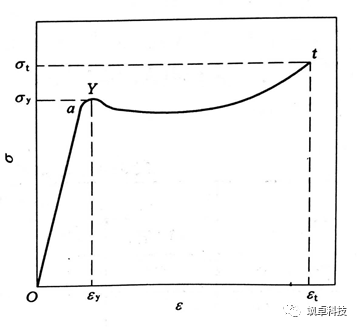

纖維典型應（yīng）力應變曲線

    “軟（柔）”和“硬（剛）”---形容模量的低或高。

    “強”和“弱”---指強度的大小。

    “脆”---無屈服現象而（ér）且斷裂伸長很小（xiǎo）。

    “韌”---斷裂伸長和斷裂應力都較高。

2. 彎曲性能

• 撓曲性：指纖維具有在不損傷情況下反複彎（wān）曲和回複（fù）的能力。撓（náo）曲（qǔ）性（xìng）與纖維的剛性有關。

紡織纖維在同等條件下越細，纖維的柔曲性越好，因此對於高模量的（de）纖維必須拉伸的足（zú）夠（gòu）細，柔曲性（xìng）才能滿足紡織的應用需求

• 抗彎剛度：Rf 較大時，纖維（wéi）受到橫向力作用時產生的彎曲變形撓度較（jiào）小。

• 相對抗彎剛度：把抗彎剛度折合成相同線密度（1tex ）時的抗彎剛度，叫做相對抗彎剛度。

3. 扭轉和剪切性能

• 抗扭剛度：纖維受到扭矩作用時，會產生扭變形。Rt 越大，越不易產生扭曲變形（xíng）。

• 相對抗扭剛度：將抗扭剛度折合（hé）成線密度為（wéi）1tex 時的抗扭剛度，即為相對抗扭剛度。

隨（suí）著扭轉變形的增大，纖維中剪切應力增大，在傾斜螺旋麵上相互滑移剪切，在纖維中，它造成結晶區破碎和非晶區大分子鏈被拉斷（duàn），沿縱向劈裂。在紗線中，它會造成纖維的相互滑動。(剪切（qiē）強度比拉伸強度小（xiǎo）的多)

4. 壓縮（suō）性能

• 壓縮性能：為了方便運輸和存儲，需要壓縮纖維集合體的體積。承受外界壓（yā）力時，纖維集合體中的（de）纖維彼此交叉排（pái）列，往往會發生彎曲和（hé）剪切作用，但以壓縮變形為主（zhǔ）。

5. 回彈（dàn）性（xìng）

• 回彈性：纖維在外力作用下伸長（zhǎng）和釋放外力後恢複到原始狀態的能力（lì）稱為回彈性。纖維回彈性的表示方法（fǎ）有兩種。

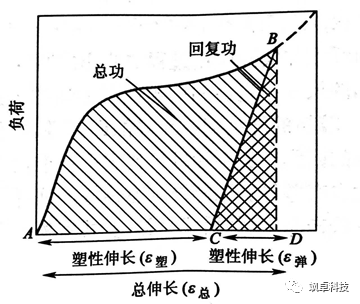

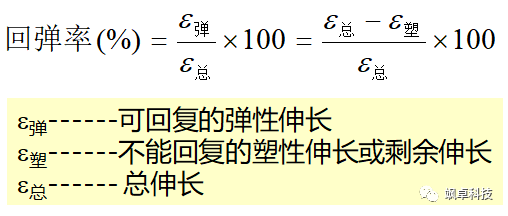

① 一次負（fù）荷回（huí）彈性質---回彈率和彈性功

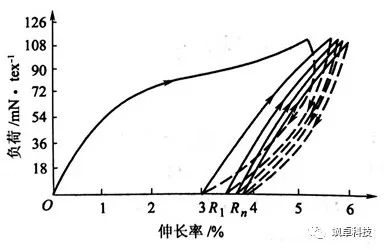

② 多次循環負荷回彈性質

• 纖維在使用時不可能經過（guò）一次拉伸而斷裂，因此循環負荷-伸長曲線（xiàn）更能比較真實的反應纖維在實際應用過程中的回彈性

• 經過多次循環負荷後，剩（shèng）餘伸（shēn）長值ORn 是回彈性的量度

• 纖維的回彈（dàn）性與其（qí）製品的尺寸穩定性（xìng）和（hé）褶皺性（xìng）密切相（xiàng）關

• 回彈性高的纖維製成的服裝不易起褶皺,具有（yǒu）挺括性（xìng）好（hǎo）, 保形性好的特（tè）點（diǎn）

6. 摩擦性

• 摩擦性能：當一個物體在另一個物（wù）體表麵滑動時，會產生一個阻礙相（xiàng）對運動的力（lì），稱之為摩擦力

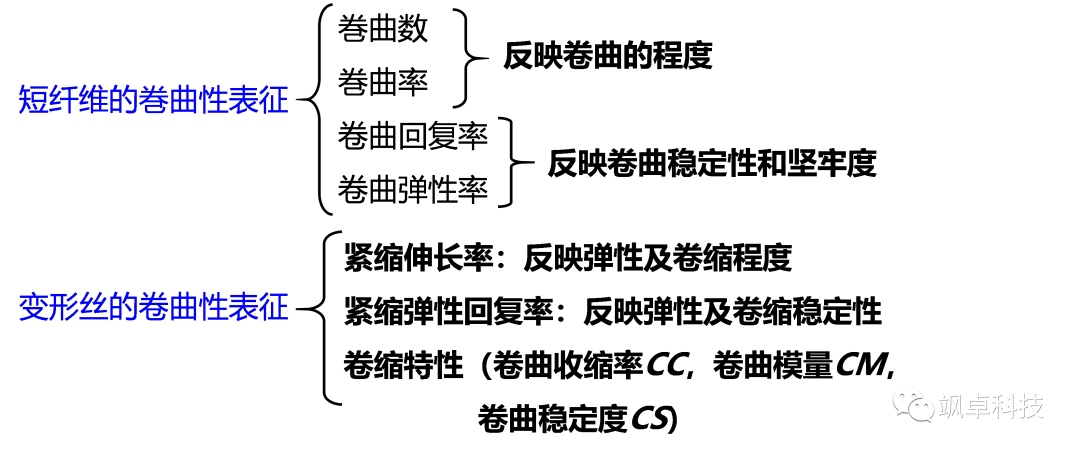

7. 卷曲（qǔ）性

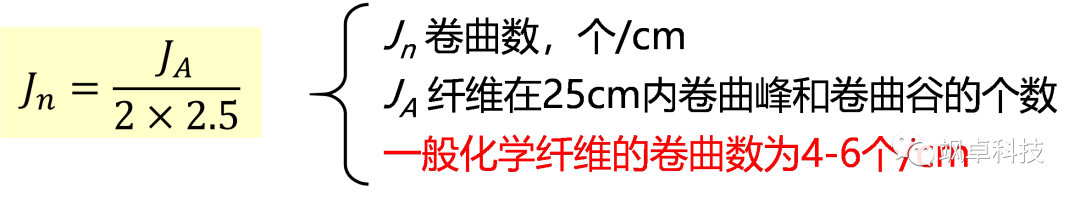

(1) 卷曲（qǔ）數：纖維掛0.0018cN/dtex 輕負荷時，單位（wèi）長（zhǎng）度內的卷曲的個（gè）數被稱為卷曲數。

注：輕負荷為0.0018 cN/dtex，重負荷，維、錦、丙、氯（lǜ）綸0.05cN/dtex，滌、腈綸0.075cN/dtex

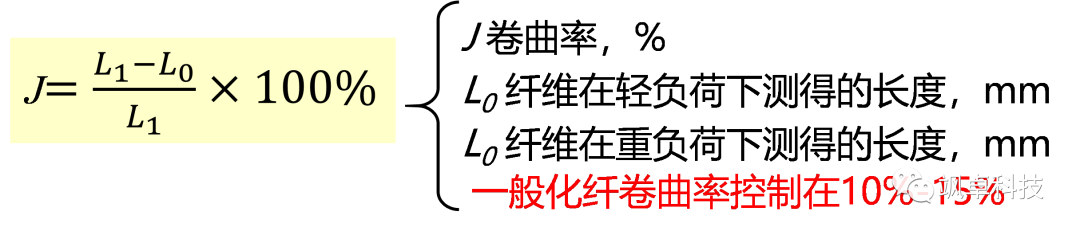

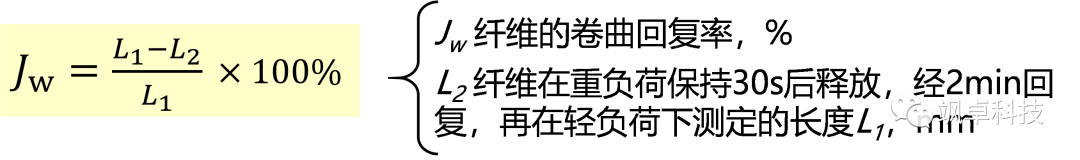

(3) 卷曲回複率（lǜ）：表示纖維受力後卷（juàn）曲回複的能力，時反應卷曲牢度的指（zhǐ）標。

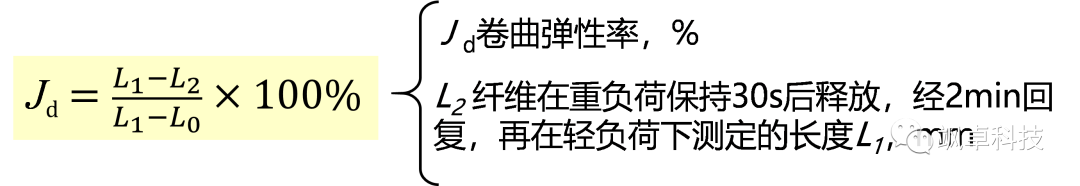

(4) 卷曲彈性率：

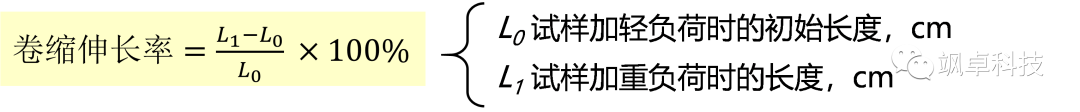

(5) 卷縮（suō）伸長率：表示變（biàn）形加彈絲彈性及卷縮程度指標，是變（biàn）形絲加重負荷時的長度與加輕負荷時長度之差（chà），與輕負荷時的長度之比。

(6) 卷縮彈性回複率（lǜ）：表示變形（xíng）絲彈性及卷縮穩定性的指標，是變形絲（sī）加重負荷時的長度（dù）與去（qù）重負荷在加輕負荷下回複長（zhǎng）度之差，對重（chóng）負荷時長度與輕負荷時初始長度之差的百分率（lǜ）。

(7) 卷縮（suō）特性：表示變（biàn）形絲卷縮收縮性能指標。
