發布（bù）時間：2025-01-06 10:02:45 人氣：0次
一、碳纖維的（de）規格分類

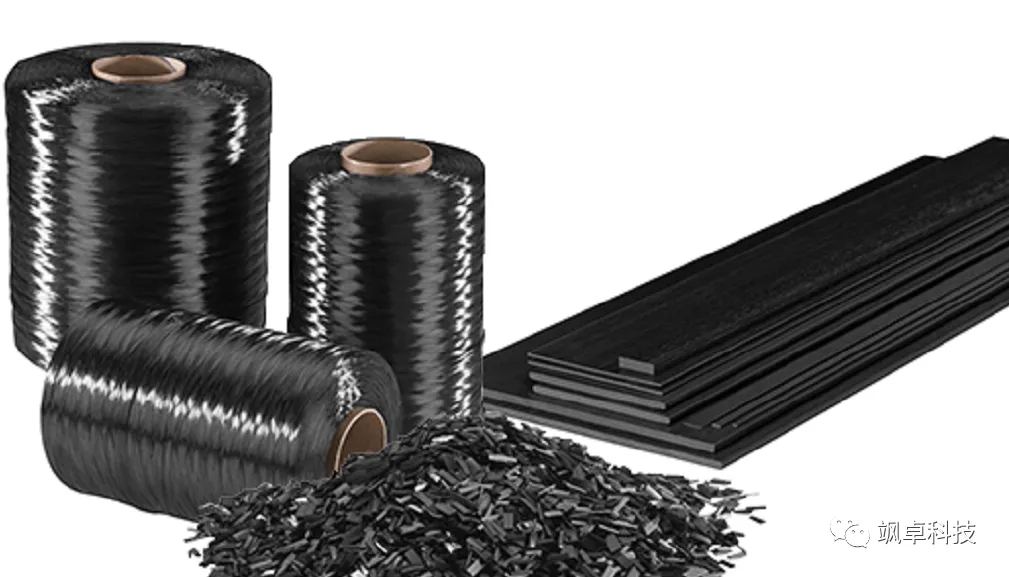

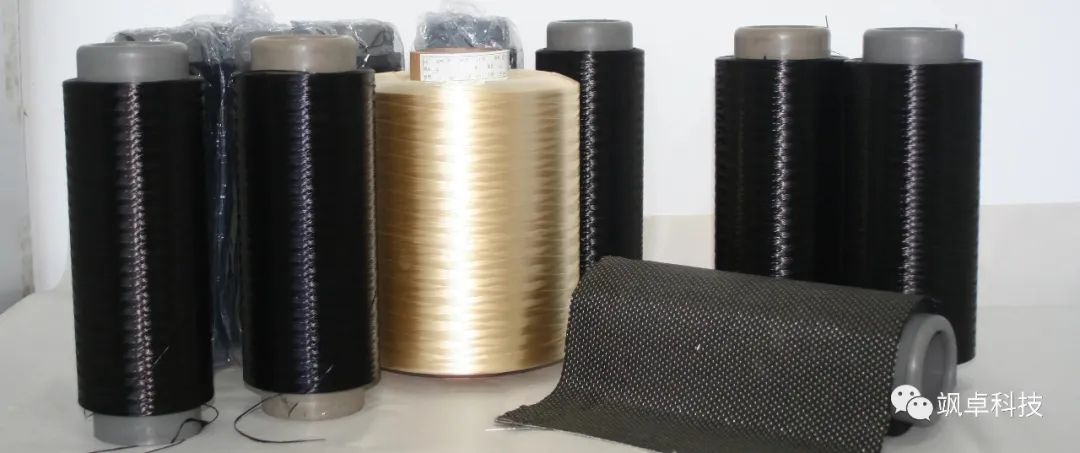

單一的碳（tàn）纖維（wéi）非常細，隻有頭發絲的五十分之一左右。無數的碳纖維集合在一起，可以製（zhì）作成碳纖維布、碳纖（xiān）維管、碳纖維加工件等，它們在眾多領域都有廣泛的應（yīng）用。
碳纖維的規格常見的有K、T、M三種，它們都代表什麽意思（sī）呢？下麵小編給（gěi）大（dà）家解釋（shì）一下。
1.K-絲束大小
K指的是一束碳纖維（wéi）中有多少（shǎo）根碳纖維單絲。1K指的是一束碳纖維中有1000根單絲，3K指的是一束碳纖（xiān）維中有3000根單絲，所以這（zhè）個K，可以把它看成千（qiān）這個單位。常用的（de）有1K、3K、6K、12K。一般而言，1K、3K、6K、12K和24K的被稱（chēng）為小絲束；48K、60K、80K、120K及以上（shàng）的則稱為大絲束。
從強度上來看，K數越小，強度越低，但是售價上，K數小的反而貴，成反比例。由於具有輕量化和高強度等特點，小絲束碳纖維通常用於航空航天工業，比如直升機旋翼葉片、機翼組件（jiàn）、螺旋槳、座椅和儀表外殼等。3K和12k是最受歡迎的材料，廣泛應用於工業領域、建（jiàn）築（zhù）、娛（yú）樂（lè）和體育用品。
2.T-強度
T這個型號表示的是碳（tàn）纖維的強度。T值越大，強度越高，T300的強度最低，而T1000的強度是最高的（de）。這是碳纖維行業的領頭羊日本東麗公司所使用的碳纖維型號。常見的有T300、T600、T700、T800和T1000。T600以上（shàng），比較（jiào）高級的隻生產12K以（yǐ）上的碳纖維，隻（zhī）有T300等級的才有1K，3K的碳纖維。
3.M-模量
M代表的（de）是模量。也（yě）是日本東麗（lì）公司所使（shǐ）用的碳纖維型號，東麗公（gōng）司將其碳纖維產（chǎn）品分為標準模量（liàng）級（230 GPa）、中模量級（294 GPa）和高模量（liàng）級（＞350 GPa），包括（kuò）M35J、M50J、M60J，其中，M60J的模（mó）量是（shì）最大的。目前（qián）在國內民用領域絕色大部分（fèn）為T係列，而M係列僅用於宇航方麵。
二、碳纖（xiān）維的種類
按照前驅體纖維類型，碳（tàn）纖維可以分（fèn）為：聚丙烯腈（PAN）基碳（tàn）纖維；瀝青基碳（tàn）纖維；粘膠基碳纖維；其他（tā）類型碳纖維（如木質素（sù）基碳纖維、聚丙烯（xī）基碳纖維等）。
按照纖維（wéi）力學性能（拉（lā）伸模量），碳纖維可以分為：超高（gāo）模量碳纖（xiān）維（Ultra-high-modulus，UHM，模量＞500GPa）；高模量碳纖（xiān）維（high-modulus，HM，模量350-500GPa）；中等模量碳（tàn）纖維（Intermediate-modulus，IM，模量250-300GPa）；標準（zhǔn）模量碳 纖維（Standard-modulus,模量230-250GPa）；低模量（liàng）碳纖維（Low modulus，LM，模量<100Gpa，抗拉（lā）強度>3.0Gpa）。
根據最終熱處理溫度，碳纖維分為：I型，高熱處理碳纖維（high-heat-treatment，HTT），最（zuì）終熱處理溫度在（zài）2000°C以上，可與高模量型碳纖維相關聯；II 型，中間熱處（chù）理碳纖（xiān）維 (intermediate-heat-treatment，IHT)，最終熱處理溫（wēn）度在 1500°C 左右或以上，可以與高強度（dù）型碳纖維相關聯；III 型，低熱處理碳纖維（wéi），最終熱處理溫度不超過 1000°C。這些是低模量和低強度碳纖維材（cái）料（liào）。
三、主流碳纖維的製備技術
市場上90%以上碳纖維以PAN基碳纖維為主。PAN基碳纖維的生產工（gōng）藝主（zhǔ）要包括原絲生產和原絲碳化兩個過程:首先通過丙烯（xī）腈聚合和紡紗等一係列工藝加工成被稱為“母體“的聚丙（bǐng）烯腈纖維或原絲， 將這些原絲放入氧化爐中在200到300℃進行氧化，還要在碳化爐中，在溫（wēn）度為1000到2000℃下進行碳化等工序製（zhì）成碳纖維。

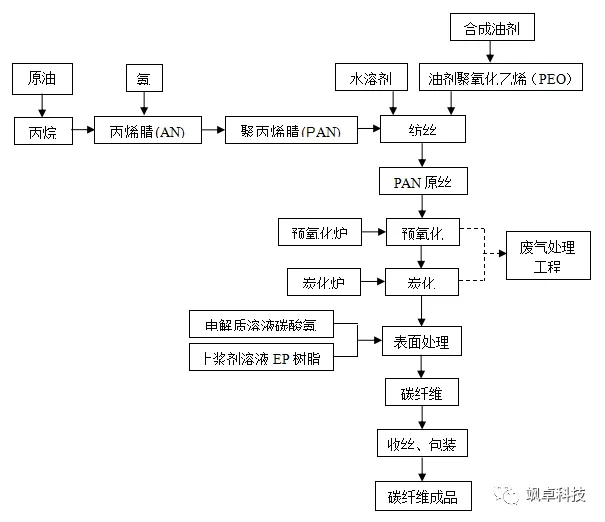

碳纖維生產工藝流程
碳纖（xiān）維生（shēng）產車間

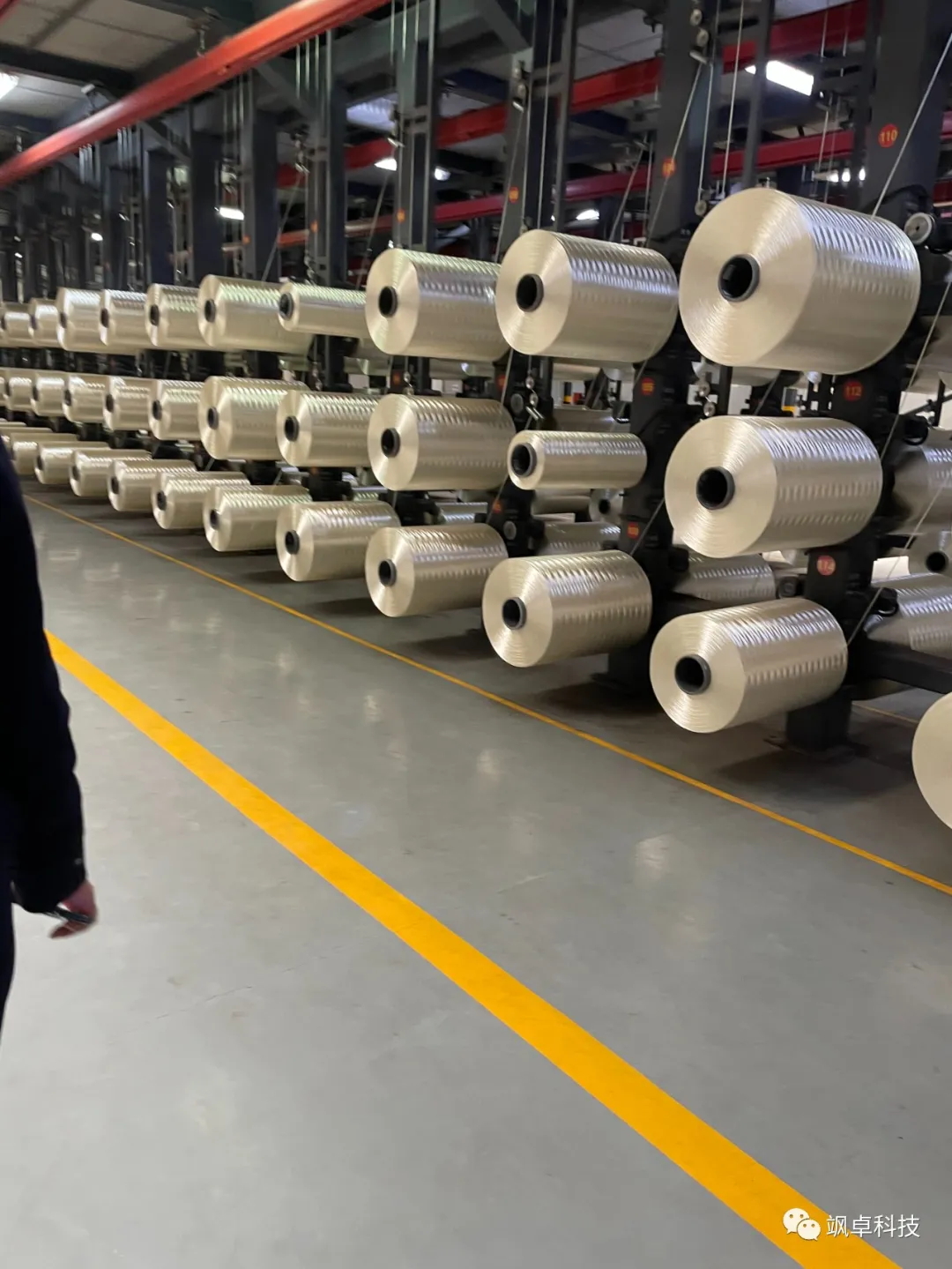

碳纖維（wéi）前驅體PAN原絲
